一、項目所在地氣候特點
項目所在地為廣東省鶴山市鶴城新區，鶴山市位于廣東省南部珠江三角洲腹地，與南海、順德隔江相望，325國道、江鶴和佛開高速公路、江肇公路縱橫貫穿全市，水陸交通便利。鶴山地理位置,地處北回歸線以南(北緯22.29度--22.52度，東經l12.28度--ll3.25度)，屬南亞熱帶季風區，境內具有海洋氣候特征，溫、光、熱、雨量充足，四季宜種。年平均日照l789時，年日照率達40.1％日照時數，帶來太陽輻射熱量大，年平均輻射量l04.08千卡／厘米。氣候溫和，年平均氣溫22．6℃，年平均降雨量l700公厘左右。

二、用戶要求
1.日供熱水總量40m3，供水點溫度不低于55℃，滿足入住人員生活用熱水需求；
2.在控制工程成本的基礎，采用新能源、新技術，實現環保、節能、降耗、降噪、減排；
3.計量直觀，收費、繳費方便、靈活；
4.作為形象工程，樹立新能源應用典范。

三、產品解決方案
有鑒于項目所在地的氣候特點、用戶的要求及施工現場的實際情況，設計采用太陽能熱—空氣源熱泵熱水系統。具體如下：

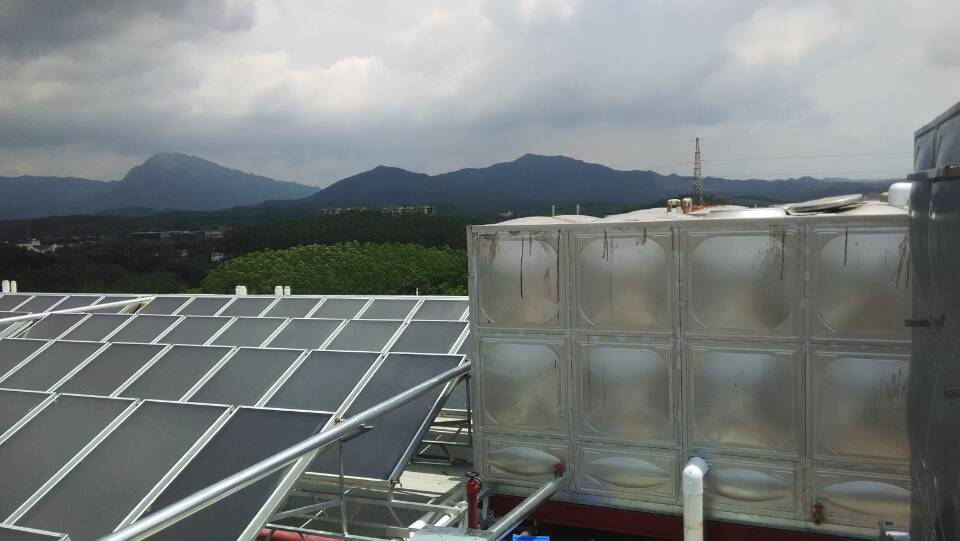

1.太陽能集熱系統采用防臺風型30傾角安裝平板太陽能集熱器、直接強制循環系統；
2.輔助加熱系統采用空氣源熱泵循環加熱系統；
3.自然壓力（定時）供水、定溫（定時）回水；
4. 低溫循環防凍；
5. IC卡機計量消費系統。

四、設計、施工及驗收標準和規范
（1）《建筑給水排水設計規范》（GB/50015-2003）
（2）《民用建筑太陽能熱水系統應用技術規范》（GB/50364-2005）
（3）《太陽熱水系統設計、安裝及工程驗收技術規范》（GB/T50495—2009）
（4）《平板型太陽能集熱器技術條件》GB/T6424-2007
（5）《平板型太陽能集熱器熱性能試驗方法》GB4271-2007
（6）《居住建筑太陽能熱水系統設計、安裝及驗收規范》DB33/1034-2007
（7）《住宅建筑規范》GB50368-2005
（8）《屋面工程技術規范》GB50345-2004
（9）《屋面工程質量驗收規范》GB50207-2002
（10）《建筑工程施工質量驗收統一標準》GB50300-2001
（11）《建筑物防雷設計規范》（2000 年版）GB50057-94
（12）《建筑給水排水設計規范》GB50015-2003
（13）《太陽熱水系統設計、安裝及工程驗收技術規范》GB/T18713-2002
（14）《建筑給水排水及采暖工程施工質量驗收規范》GB50242-2002
（15）《民用建筑太陽能熱水系統應用技術規范》GB50364-2005
（16）《鋼結構工程施工及驗收規范》GBJ205－2000
（17）《碳素鋼結構》GB/T700－1988
（18）《設備及管道保溫技術通則》GB 4272-1992
（19）《太陽能熱利用術語》GB/T 12936－1991
（20）《建筑物防雷設計施工及驗收規范》GB 50057-1994
（21）《建筑給排水及采暖工程施工質量驗收規范》GB 50242-20021.

五、設計參數
項目名稱：鶴山市德萬實業有限公司宿舍（三）中央供熱水工程項目。
1、用水人數：744人（2層12間、3~6層28間/層，按6人/間計）；
2、用熱水量：50~60L/人?日；
3、太陽能單位面積配水量：75~95Kg/m2，10P空氣源熱泵標準工況時產水量：780L/h；熱水用水方式：花灑淋浴；
4、熱水溫度：55℃；總用熱水量：40,000L/日；全天候或定時供應熱水；
5、熱水系統類型：太陽能+熱泵輔助加熱；
6、本工程為樓面主體工程，冷水、熱水及回水管道樓面接駁。


六、設計計算
1、熱水計算噸位：按每日產40噸55℃熱水計算；
2、全年冷水（平均）計算溫度：15℃；熱水計算溫度：55℃；
3、太陽能面積計算
系統集熱器總面積的計算依據為：GB 50364-2005《民用建筑太陽能熱水系統應用技術規范》，直接系統集熱面積總面積按式（1）計算：
式（1）
式中：
——直接系統集熱器采光面積，㎡；
——日均用水量，kg；（取40，000Kg/d）
——貯水箱內水的設計溫度，℃；（取55℃）
——水的定壓比熱容，4.187KJ/（㎏?℃）；
—— 水的初始溫度，℃；（取15℃）
——當地集熱器采光面上的年平均日太陽輻照量KJ/㎡；（取11680KJ/㎡）
——太陽能保證率，％；根據系統使用期內的太陽輻照、系統經濟性及用戶要求等因素綜合考慮后確定，宜為30％～80％；（廣州為III類資源較富區，取42%）
——集熱器的年平均集熱效率；具體數值應根據集熱器產品的實際測試結果而定；（取0.55）
——貯水箱和管路的熱損失率；根據經驗宜取值為0.10～0.20。（取0.10）
計算得，AC=486.64㎡,根據現場實際安裝432㎡；
4、綜上：全年（按365天計）生產40噸熱水的總耗能為：
式（2）
式中：
c——水的定壓比熱容；c=4.187KJ/(kg?℃)；
m ——生產熱水總量（40,000Kg）；
tend ——保溫水箱的設計溫度（55℃）；
tl——水的初始溫度（15℃）；
計算得，Q=2.445×109KJ/年
5、產40000L熱水所需熱泵機組選型計算：
1）生活熱水總需要的熱量：
① 設水溫10℃升至55℃；
② 每天所需熱水40000L；
③ 加熱所需的熱量：
Q＝40000×（55℃－10℃）×1kcal/℃?kg＝1800000kcal
單位換算：1kcal＝4.1868KJ
④ 總熱量：
Q＝7536240 KJ＝2093.4 kW?h
⑤設機組加熱8小時計算
P每小時制熱量＝261.7 Kw
⑥熱泵機組選型：
⑦根據熱泵產品技術參數，KRF360/SW-A型號空氣源熱泵制熱量為36Kw,產水量為：780L/H,輸入功率為：8.5kW，現根據冬天和陰雨天氣熱泵機組：
261.7 Kw÷36Kw/臺＝7.27 臺
根據計算結果，該工程選用8臺KRF360/SW-A型號空氣源熱泵熱水器機組，總制熱量為Q=8×36=288kW（標況）為輔助設備，滿足124個房間（740人）的熱水要求。
